Nola funtzionatuko du RF seinaleak blokeatzeko gailuak?

Irrati-maiztasuneko (RF) seinale-jammer-ek RF seinale indartsuak transmititzen dituzte xede-seinalearen maiztasun-banda berean, eta horrela helburu-seinalearen komunikazio eta funtzionamendu normala oztopatzen dute.

1. Seinalea sortzea

(1) Maiztasunaren hautaketa: Jammer-ak maiztasun-tarte zehatz batean funtzionatzeko diseinatuta daude. Adibidez, telefono mugikorraren seinaleak blokeatzeko erabiltzen bada, sare mugikorrek erabiltzen dituzten maiztasun-bandak hautatuko ditu, hala nola GSM (900 MHz eta 1800 MHz eskualde batzuetan), CDMA edo 3G, 4G eta 5G sareek erabiltzen dituzten maiztasun-bandak. Wi-Fi interferentziarako, 2,4 GHz eta 5 GHz maiztasun-bandetan zentratuko da.

(2) Seinalea sortzeko zirkuitua: RF seinalea sortzeko erabiltzen den gailuaren barruan seinalea sortzeko zirkuitu bat dago. Zirkuitu honek osziladore bat (oinarrizko maiztasuna sortzeko) eta anplifikadore bat (sortutako seinalearen potentzia handitzeko) bezalako osagaiak izan ohi ditu. Ondoren, sortutako seinalea egokitu egiten da ezaugarri egokiak izateko.

2. Potentzia Anplifikazioa

(1) Seinalearen indarraren hobekuntza: RF seinalea sortu ondoren, normalean potentzia-anplifikadorearen etapa batetik igarotzen da. Potentzia-anplifikagailu batek seinalearen potentzia areagotzen du xede-seinalea eraginkortasunez oztopatu dezakeen mailaraino. Esate baterako, RF seinale-jammer tipiko baten potentzia-irteera watt gutxi batzuetatik hamarna watt bitartekoa izan daiteke, aplikazioaren eta nahi den interferentzia-barrutiaren arabera. Potentzia-irteera handiagoak blokeo-seinaleak eremu handiagoa estaltzea eta legezko seinaleak modu eraginkorragoan kentzea ahalbidetzen du.

(2) Potentzia handiko osagaien erabilera: potentzia anplifikadorearen etapak normalean LDMOS (alboko metal oxido erdieroalea) transistoreak edo potentzia handiko beste gailu erdieroaleak bezalako osagaiak erabiltzen ditu. Osagai hauek energia elektriko kopuru handiak maneiatzeko gai dira eta sarrerako potentzia potentzia handiko RF irteera batean bihurtzeko.

3. Transmisioa

(1) Antena hedatzea: anplifikatutako RF seinalea airera igortzen da antena baten bidez. Antena blokeatzeko gailuaren zati garrantzitsu bat da, seinalea norabide guztietan (antena omnidirectional) edo norabide zehatz batean irradiatu dezakeelako (antena noranzkoa, eremu zehatz bat edo seinale-iturri zehatz batera bideratzeko erabil daitekeena). Erabilitako antena mota aplikazioaren eszenatokiaren eta behar den estaldura-eremuaren araberakoa da.

(2) Seinalearen hedapena: Jamming seinalea transmititu ondoren, airean hedatzen da uhin elektromagnetikoen moduan. Argiaren abiaduran hedatzen da eta tarte jakin batean hedatzen da. Gailu hartzailera iristen denean (adibidez, telefono mugikorra, Wi-Fi bideratzailea, dronea, etab.), gailu hauek jasotzen saiatzen ari diren seinale normala oztopatzen du.

4. Interferentzia-mekanismoak

(1) Seinale legitimoa gainditzea: interferentzia-seinalea nahikoa indartsua izateko diseinatuta dago seinale-iturburutik (adibidez, oinarrizko estazio mugikor bat edo Wi-Fi sarbide-puntu bat) gailu hartzailearen amaieran sarrerako seinale ahula gainditzeko. Gailu hartzailearen antenak seinale legitimoa eta interferentzia seinalea jasotzen dituenean, interferentzia-seinale indartsuak hartzailearen aurreko zirkuituak (esaterako, zarata baxuko anplifikadorea) saturatu edo gainezka egiten du. Honek hargailuak seinale legitimoa behar bezala anplifikatu eta prozesatu ezin izatea eragiten du, eta ondorioz, konexioa galdu edo galdu da.

(2) Zarata eta distortsioa sortzea: legezko seinalearen potentzia gainditzeaz gain, interferentzia-seinaleak zarata eta distortsioa ere sartzen ditu hartzailearen zirkuituan. Interferentzia-seinalearen izaera ausazko edo kaotikoak hargailuaren demodulazio-prozesuaren funtzionamendu normala oztopatzen du, eta horrek zaildu egiten du gailuak legezko seinaletik informazio esanguratsua ateratzea.

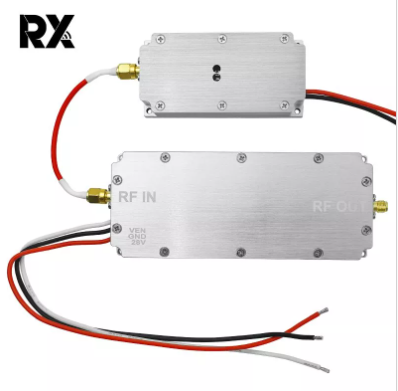

30W RF Potentzia Anplifikadorearen Modulua

Laburbilduz, RF seinale-jammer-ek RF seinale indartsuak sortzen, anplifikatzen eta transmititzen dituzte xede-maiztasun-bandaren barruan, komunikaziorako maiztasun horietan oinarritzen diren gailuen funtzionamendu normala oztopatuz, haien seinaleak eraginkortasunez blokeatzen. Azpimarratzekoa da eskualde askotan RF seinale-jammer-en erabilera legeak mugatuta dagoela, legezko komunikazio-zerbitzuak oztopatu ditzaketelako.
