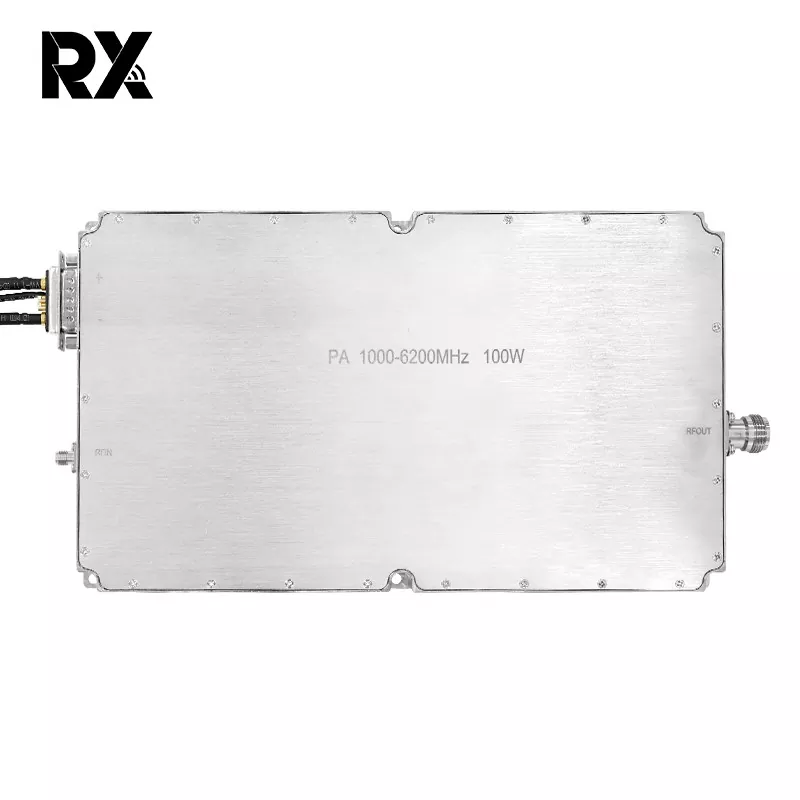

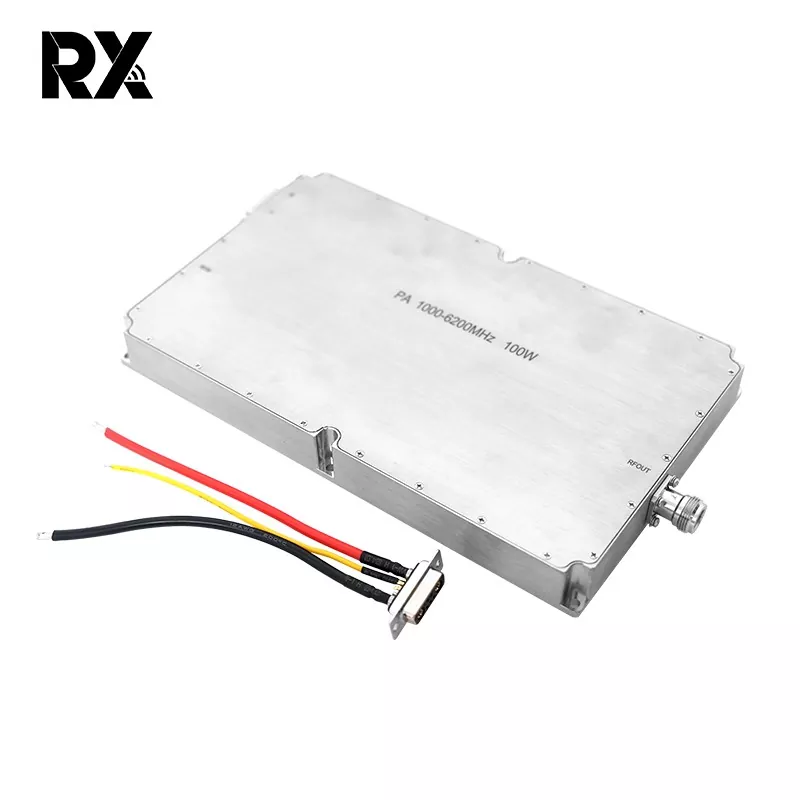

1000-6000MHz 100W Banda Zabaleko RF Potentzia Anplifikadorearen Modulua

1000-6000MHz 100W Banda Zabaleko RF Potentzia Anplifikadorearen Modulu hau errendimendu handiko 100W banda zabaleko potentzia-anplifikadorearen modulua da, 1000MHz eta 6000MHz arteko maiztasun-tarte zabalean funtzionatzen duena. Mikrouhinen zirkuitu aurreratuekin eta kalitate handiko osagai erdieroaleekin diseinatuta dago, aparteko potentzia, banda zabalera eta egonkortasuna eskatzen duten aplikazio profesionaletarako diseinatuta dago. Oso erabilia da arlo kritikoetan, hala nola komunikazio-azpiegitura modernoetan, radar detektatzeko sistemak eta droneen defentsa (FPV aurkako neurriak), seinaleen estaldura hobetzeko, sistemaren barrutia zabaltzeko eta blokeoen aurkako gaitasunak hobetzeko oinarrizko osagai gisa balio duena.

Bidali kontsulta

Produktuaren Deskribapena

Ez.	Deskribapena	Ikurra	Min	Tip		Max	Unitatea	Oharra
1.	Eragiketa-maiztasuna	BW	1000			6200	MHz
2.	Sarrerako potentzia	Pin		2			dBm
3.	Irteerako potentzia CW	Psat	50.5	51		52.5	dBm	Etengabeko Uhina
4.	Potentzia irabazia	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Potentzia-irabazi lautasuna	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Sarrerako itzuleraren galera	S11		-15			dB
7.	Funtzionamendu-tentsioa	Vdc	28	28		32	V
8.	Egungo Kontsumoa	A		17		21.5	A	@ Pout=110~180W
9.	RF konektorearen sarrera		SMA, Emakumezkoa

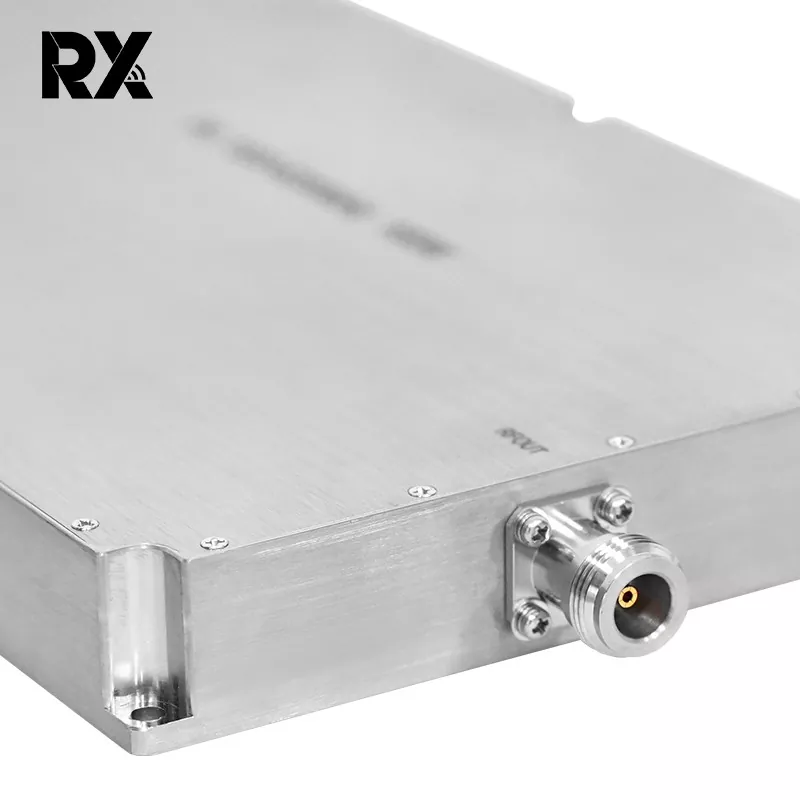

10.	RF konektorearen irteera		N, Emakumezkoa
11.	Pisua			1.9		2	Kg
12.	LuzeraZabaleraAltuera		25015025			mm
13.	Sarrerako potentzia maximoa	PinMax	≤10			dBm
14.	Interfazearen definizioa (7W2 Emakumezkoa)	VDD	A1		28Vdc
		GND	A2		Lurra
		Gainkorrontearen babesa	2		Funtzionamendu normala: 0V Gainkorrontearen babesa: +5V			Gainkorrontearen babesa @ 25A
		Tenperatura gehiegizko babesa	2		Funtzionamendu normala: 0V Tenperaturaren gaineko babesa: +5V			Gehiegizko tenperatura
		Gaitu	3		5V~Vdd:ON 0V: OFF			babesa @ 100 ℃
		GND	4		Lurra
		Estatua	5		Funtzionamendu normala: 0V Egoera babesa: +5V
	Dimentsio orokorra	Oharra: 1、 Dimentsio orokorrak erreferentziarako dira soilik; 2、 Tamaina behar bezala handitu edo txikitu daiteke bezeroaren eskakizunen arabera; 3、 Sarrerako interfazearen, irteerako interfazearen eta elikatze-interfazearen posizioak alda daitezke bezeroen benetako beharren arabera;

Benetako banda zabaleko irtenbide gisa, 1000-6000MHz 100W Banda Zabaleko RF Potentzia Anplifikadorearen Moduluaren balio nagusia maiztasun-egokigarritasun bikainean eta potentzia-irteerako gaitasun sendoan datza. Maiztasun finko bakar baterako optimizatuta egon beharrean, anplifikazio errendimendu egonkorra eta fidagarria eskaintzen du zehaztutako banda-zabalera osoan. Horrek aukera aproposa bihurtzen du banda anitzeko sistemetarako, maiztasun-jauzietarako aplikazioetarako eta I+G probak egiteko eszenatokietarako. Gainera, maiztasun-banda pertsonalizatzea onartzen dugu bezeroaren eskakizun espezifikoetara egokituta, egokitzapen tekniko malgua eskainiz.

Laburbilduz, 100 W-ko banda zabaleko potentzia-anplifikadorearen modulu hau bere lau ezaugarri nagusiekin nabarmentzen da -banda zabalera, potentzia handia, fidagarritasun handia eta pertsonalizagarritasuna-, RF aplikazio konplexu eta profesionaletarako core potentzia anplifikatzeko irtenbide indartsu, malgu eta egonkorra eskaintzen duena.
