Shenzhen Texin Electronics Co., Ltd haririk gabeko komunikazio teknologiaren ikerketa eta garapena, ekoizpena eta salmentara bideratzen da sortu zenetik. Produktu-lerroak 2G/3G/4G/5G seinalearen aurkako komunikazio mugikorrak eta GPSa, haririk gabeko seinalearen aurkako WIFI modulua barne hartzen ditu, baita Lora sistemako plataformaren ekipamendu adimendunaren kudeaketa ere. Produktu egonkorra eta fidagarria, eskalagarritasun ona eta pertsonalizatua eskaintzen dugu. teknologia profesionala eta zerbitzu bikaina duten gure bezeroentzat.FPV seinalearen aurkako iturburua Texin Electronics-ek ikertu eta garatutako FPVren aurkako moduluaren produktua da. Modulu honek FPGA txipa logikoa erabiltzen du kontrol nagusi gisa, blokeatutako maiztasunaren maiztasun egonkor bikainarekin konbinatuta. VOC, FPV modulazioaren aurkako seinale modulua sortzeko. Seinale digitala FPGAren barnetik sortzen da, zeina VCO oszilazio-maiztasunarekin seinale-eramaile-uhin batean modulatzen dena, seinalea anplifikagailura irteten eta gero antenara transmititzen duen erreakzio-prozesua.
Shenzhen Texin Electronics Co., Ltd haririk gabeko komunikazio teknologiaren ikerketa eta garapena, ekoizpena eta salmentara bideratzen da sortu zenetik.
Produktu-lerroak 2G/3G/4G/5G seinalearen aurkako komunikazio mugikorrak eta GPSa, haririk gabeko seinalearen aurkako WIFI modulua barne hartzen ditu, baita Lora sistemako plataformaren ekipamendu adimendunaren kudeaketa ere. Produktu egonkorra eta fidagarria, eskalagarritasun ona eta pertsonalizatua eskaintzen dugu. Teknologia profesionala eta zerbitzu bikaina duten gure bezeroentzat.FPV seinalearen aurkako iturria Texin Electronics-ek ikertu eta garatutako FPV aurkako moduluaren produktua da. Modulu honek FPGA txip logikoa erabiltzen du kontrol nagusi gisa, blokeatutako maiztasunaren maiztasun egonkor bikainarekin konbinatuta. VOC, FPV modulazioaren aurkako seinale modulua sortzeko. Seinale digitala FPGAren barnetik sortzen da, zeina VCO oszilazio-maiztasunarekin seinale-eramaile-uhin batean modulatzen dena, seinalea anplifikagailura irteten eta gero antenara transmititzen duen erreakzio-prozesua.
Onartutako maiztasunak: 300-1200MHz, 2.4GHz, etab.
Irteera potentzia: 20W
Seinale digitaleko iturrian eraikia, erabiltzeko erosoagoa, eraginkortasun handia
Dimentsio txikiak, erabilerak integratzea erraztu
Industria-mailako aplikazioen diseinua, erabili industria-mailako txipak, industria-mailako aplikazioetarako egokiak.
Ez. | lt | Datuak | Unitatea |
1 | Maiztasuna | 5000-6000 | MHz |
2 | Proba-tentsioa | 28 | V |
3 | Oraingoa | 1.9 | A |
4 | Irteera | 20 | W |
5 | Irabazia | 43 | dB |
6 | Irteeraren egonkortasuna | 1 | dB |

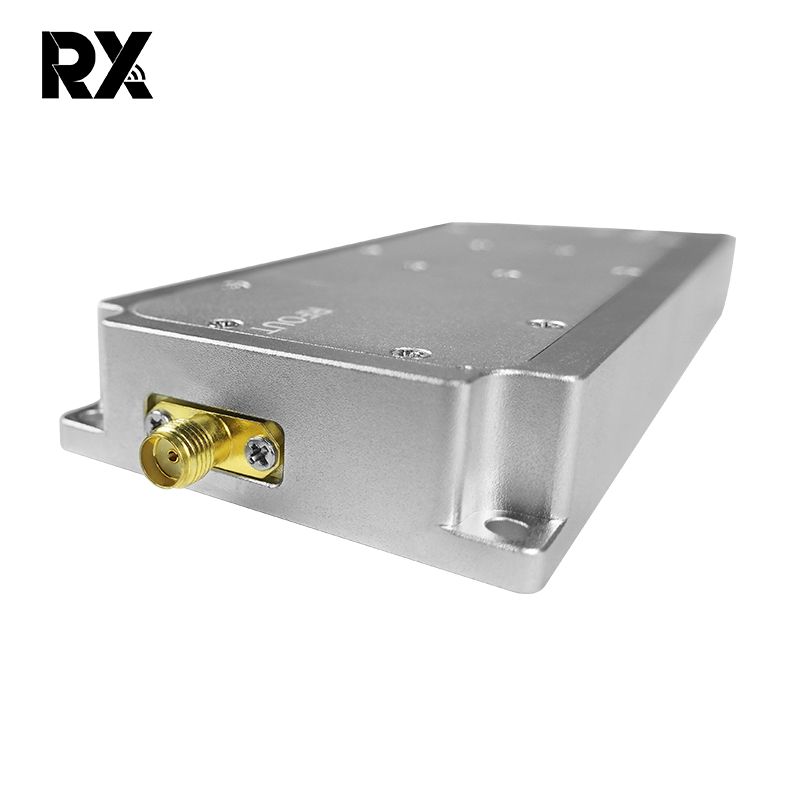

7 | Konektorea | SMA/Emea | |
8 | Irteerako konektorea VSWR | ≤1,30 (Ez da energiarik eta VNAtest) | |

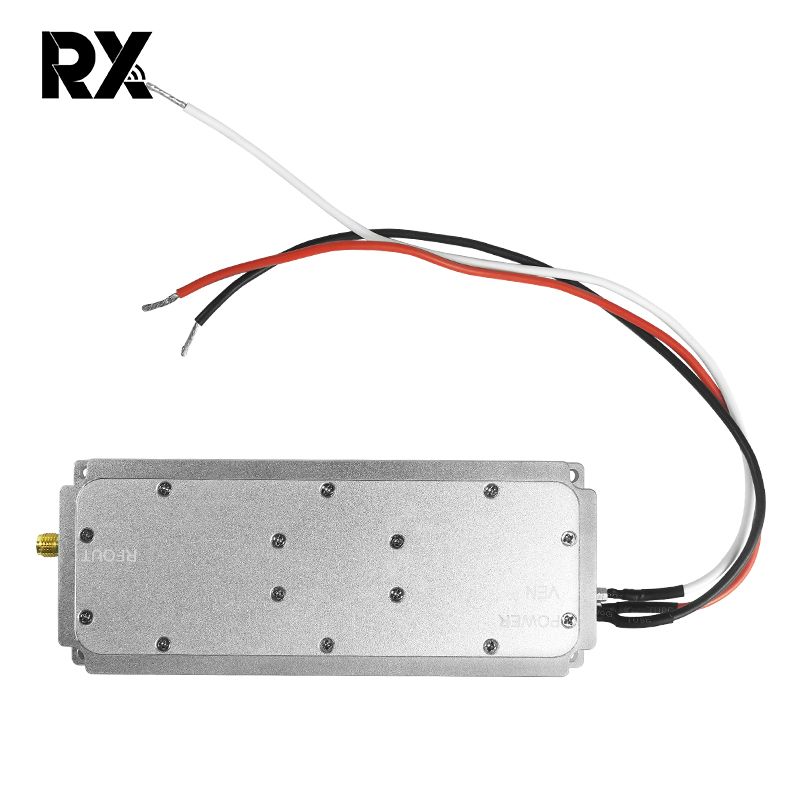

9 | Elikatze-harria | Gorria+Beltza+Gaitu kablea | |
10 | Gaitu Kontrola | HighON Low Off | |

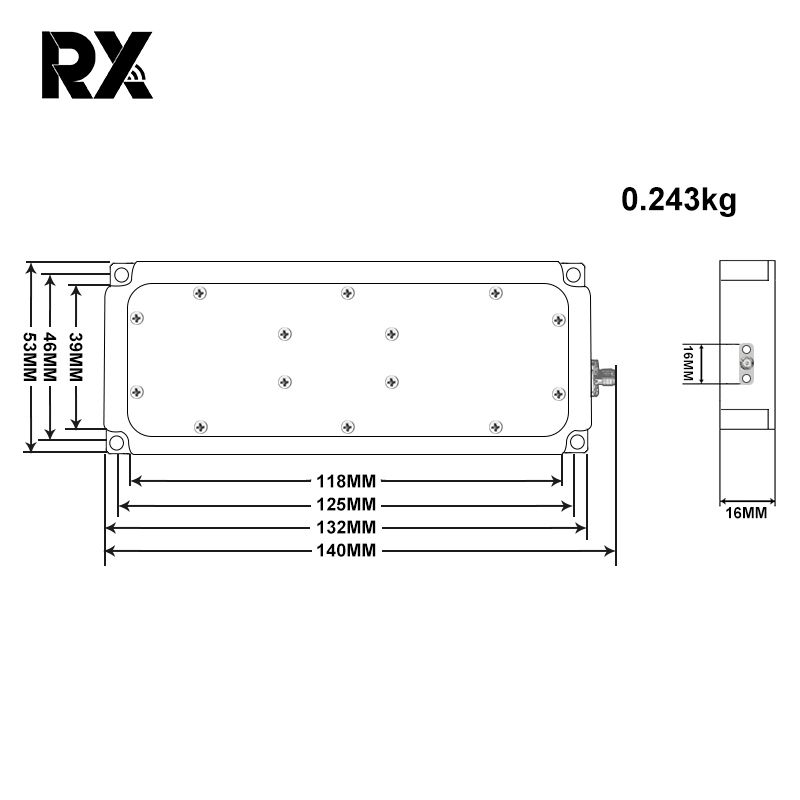

11 | Kanpoko oskolaren tamaina | 132*53*16 | mm |
12 | Muntatzeko zuloa | 46*125 | mm |
13 | Pisua | 243 | g |
14 | Laneko Tenperatura | -40~+65 | ℃ |
15 | Kanpoko oskolaren materiala | Aluminioa | |
16 | Bibrazio beharra | Autoaren karga ondo |
1. oinarrizko funtzioa:
FPV urrutiko kontrolaren maiztasunean oinarritzen da seinalearen aurkako seinalearen iturburuaren modulazio digitalaren parametroa ezartzeko, pertsonalizatutako maiztasunera modulatzeko, modulatu ondoren RF bidez anplifikatzen den seinalearen aurkako iturburua eta transmisiorako antenara irteera, haririk gabeko seinalea osatuz. FPV aurkako urrutiko agintearen seinalera.
2. Aplikazioaren deskribapena:
Iturburuaren aurkako seinalearen moduluaren RF Irteerako SMA ataka 50Ω inpedantzia da, anplifikadorearen moduluaren SMA sarrerako interfazera konektatuta, anplifikadorearen potentzia moduluaren irteera igorlearen antenara konektatuta dago, interfazea eta inpedantzia koherentea izan behar dute. Integratu ondoren moduluaren tenperaturak behar du. Ez da laneko tenperatura gainditu, beroa xahutzea egokia.
1. Maiztasun tartea
Ez dago inolako eraginik erabilitako maiztasunaren barrutitik kanpo baldin eta pertsonalizatutako maiztasuna FPVren aurkako urruneko kontrol-seinalearekin bat datorrenean.
2. Interferentziaren distantzia eta irteeraren konfigurazioa
Interferentzia-distantzia anplifikadorearen irteera-potentziarekin lotuta dago. Zenbat eta potentzia handiagoa, orduan eta urrunago dago anti distantziatik. Eraginkortasun onena oztoporik gabeko ingurunean ere lortu behar da, hau da, ez dago oztoporik gabeko seinalearen eta FPVren artean.
