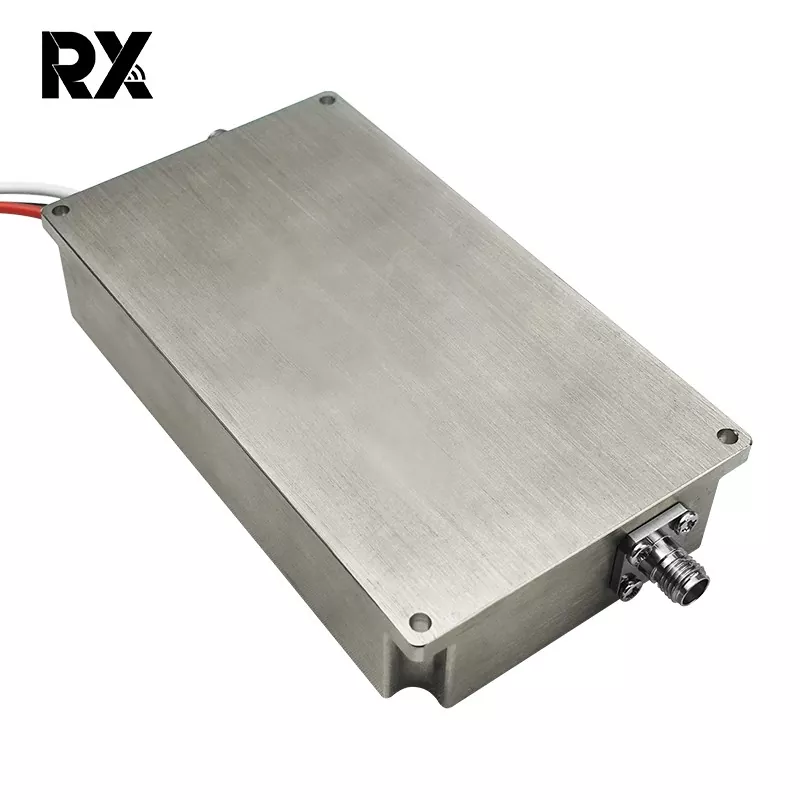

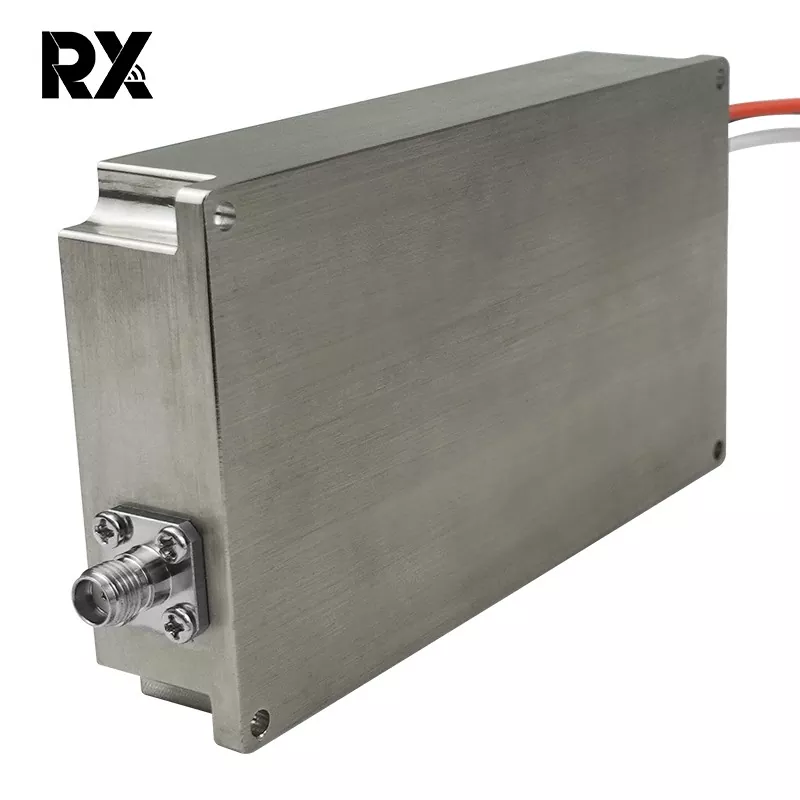

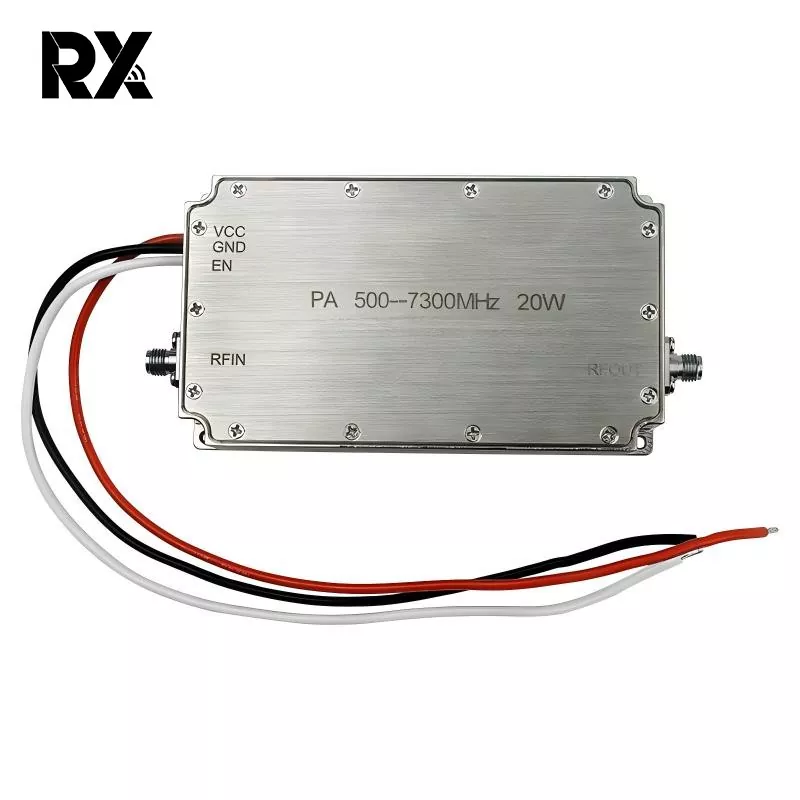

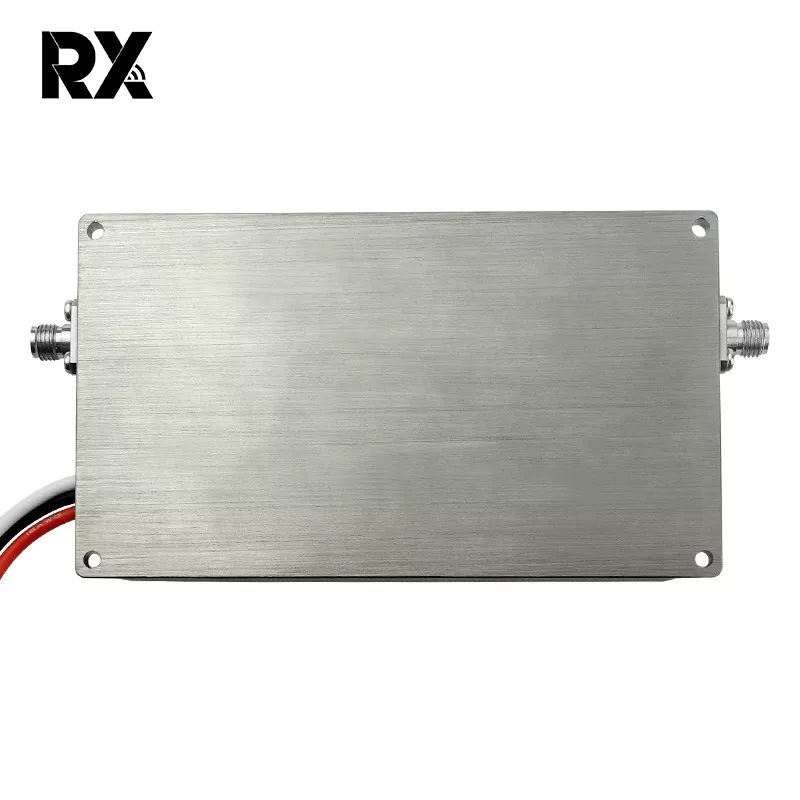

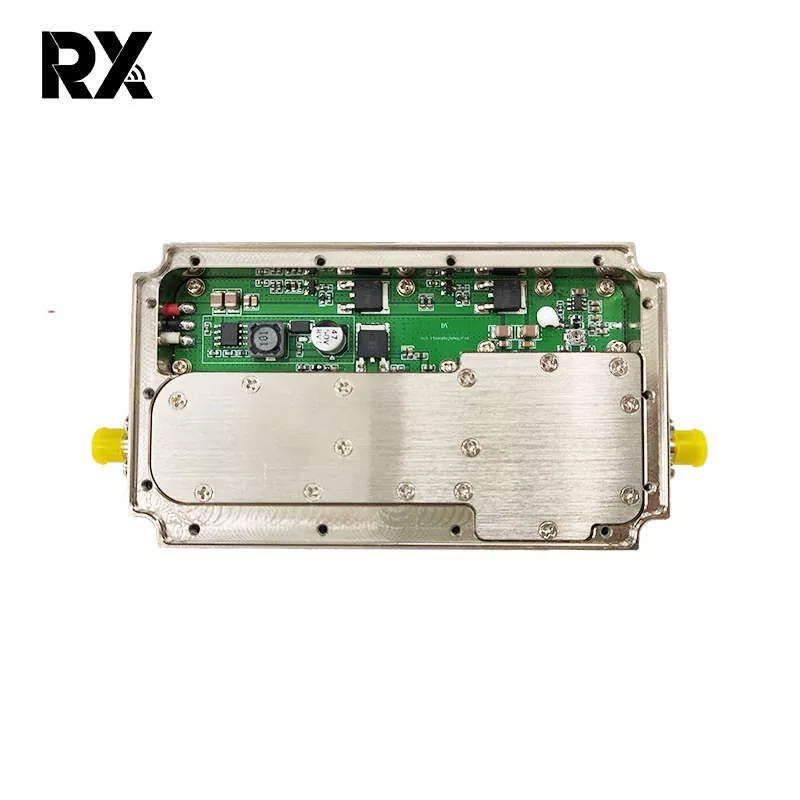

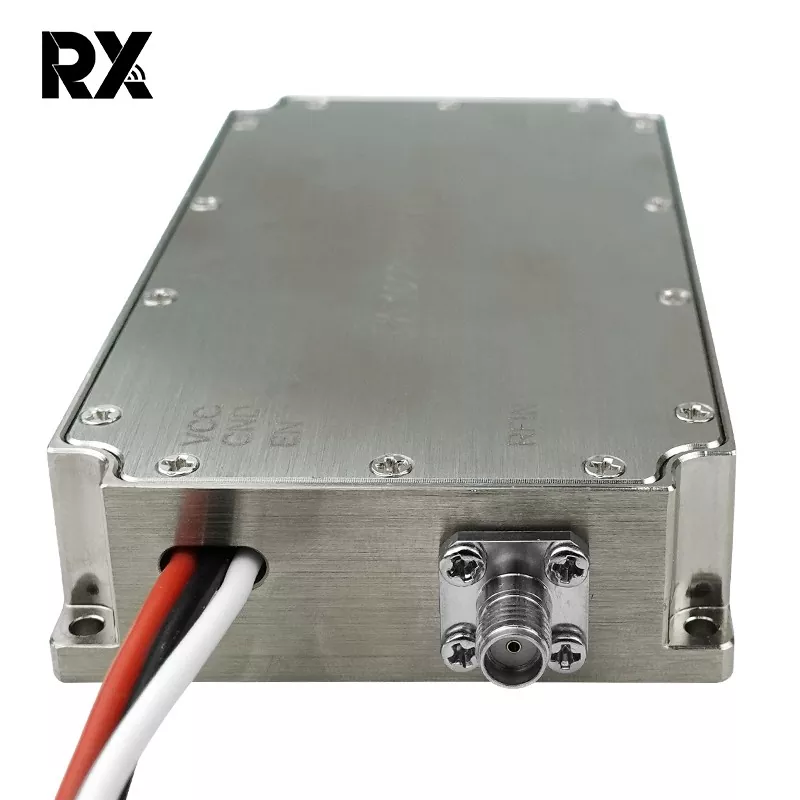

20W 500-7300MHz Banda Ultrazabaleko Potentzia Anplifikadorea

Hau 20W 500-7300MHz seinalerik gabeko banda ultrazabaleko potentzia anplifikadorea da. Funtsezko papera du sistemaren barruan energia bidaltzeko eta linea babesteko. Irabazirik ematen ez badu ere, 20W-ko potentzia handiko seinaleak zehatz mehatu, parekatu edo isola ditzake 500 MHz-7,3 GHz-ko banda-zabalera ultrazabal batean.

Bidali kontsulta

Produktuaren Deskribapena

Abantaila nagusiak:

20W 500-7300 MHz potentzia-anplifikagailu txip honek 500-7300 MHz estaltzen ditu, aldi berean L, S, C eta X banden zati bat estaltzen ditu, txip batean erabilera anitz ahalbidetuz. Honek maiztasun-zatitzaileen osagaien kopurua murrizten du, eta horrela tamaina konprimitzen da eta kostuak aurrezten dira. Interferentzia-banden artean aldatzea errazten du, kanpoko seinale iturrien eta antenen beharra ezabatuz. Banda zabaleko txip bakar batek maiztasun baxuetatik, ohiko bandeetatik, maiztasun altuenetaraino kudea ditzake interferentziak.

Funtzio nagusia:

Banda zabaleko transceptor-lotura batean, aurreko etapako muga gainditzen duen 20 W-ko disko-potentziaren babeskopia egiten du hurrengo txipak kudeatu dezakeen mailaraino, ondorengo LNA/nahastailea konprimitzea edo erretzea saihestuz. Berehalako potentzia ≥ 20 W jasaten du. Isletako potentzia antena desegokitzeagatik edo hurrengo fasean zirkuitu irekiagatik gertatzen denean, 500-7300 MHz 20W-ko potentzia-anplifikagailu honek islatutako energia xurgatzen/atenuatzen du aurreko faseko potentzia-transistoreak babesteko.

Potentzia-anplifikadore honek, bi potentzia-anplifikadore-etapen artean sartuta, itzulera-galera 3-6 dB murriztu dezake, etapa arteko islak murrizten ditu, auto-oszilazioa kendu eta etapa arteko isolamendua hobetu.

20W 500-7300MHz banda ultrazabaleko potentzia-anplifikadorearen zehaztapena (TC=25 ℃)

Ez.	Deskribapena	Ikurra	Min	Tip		Max	Unitatea	Oharra
1.	Eragiketa-maiztasuna	BW	500			7300	MHz
2.	Sarrerako potentzia	Pin		0			dBm
3.	Irteerako potentzia CW	Psat	42.5	43		44	dBm	Etengabeko Uhina
4.	Potentzia irabazia	Gp		43			dBm	@ Pin=0 dBm
5.	Potentzia-irabazi lautasuna	△Gp		±1,5			dB	@ Pin=0 dBm
6.	Sarrerako itzuleraren galera	S11		-15			dB
7.	Funtzionamendu-tentsioa	Vdc	24	30		36	V
8.	Egungo Kontsumoa	A		2		3	A	@ Pout=10~15W
9.	RF konektorearen sarrera		SMA, Emakumezkoa
10.	RF konektorearen irteera		SMA, Emakumezkoa
11.	Pisua			0.278		0.3	Kg
12.	LuzeraZabaleraAltuera		1056020			mm
13.	Sarrerako potentzia maximoa	PinMax	≤10			dBm
14.	Interfazearen definizioa	VDD	A1		24Vdc
		GND	A2		Lurra
		Gaitu	1		5V~Vdd:ON 0V: OFF
	Dimentsio orokorra	Oharra: 1、 Dimentsio orokorrak erreferentziarako dira soilik; 2、 Tamaina behar bezala handitu edo txikitu daiteke bezeroaren eskakizunen arabera; 3、 Sarrerako interfazearen, irteerako interfazearen eta elikatze-interfazearen posizioak alda daitezke bezeroen benetako beharren arabera;
	Dimentsio orokorra

Errendimendu-kurbak (benetako neurtutako laginak, 25 °C, 28 V)

Maiztasuna	sarrera	24V			30V			36V
（MHz）	(dBm)	Put (dBm)	I (A)	η(%)	Put (dBm)	I (A)	η(%)	Put (dBm)	I (A)	η(%)
500	0	39.8	1.37	%29,04	41.39	1.58	%29,06	42.6	1.74	%34,86
600	0	40.9	1.3	%39,43	42.65	1.52	%40,37	43.95	1.78	%46,50
700	0	40.99	1.33	%39,35	42.89	1.55	%41,84	44.1	1.85	%46,31
800	0	41.3	1.4	%40,15	43.23	1.62	%43,29	44.7	1.79	%54,96
900	0	41.4	1.5	%38,34	43.35	1.71	%42,16	44.85	1.91	%53,31
1000	0	41.4	1.52	%37,84	43.38	1.74	%41,72	44.87	1.94	%52,73
1100	0	41.8	1.62	%38,93	43.67	1.84	%42,18	45	2.02	%52,18
1200	0	41.88	171	%0,38	43.6	1.92	%39,77	44.75	2.07	%48,07
1300	0	41.8	1.75	%36,04	43.52	1.98	%37,86	44.66	2.136	%45,63
1400	0	41.76	1.69	%36,97	43.43	1.9	%38,65	44.63	2.059	%47,01
1500	0	41.65	1.66	%36,70	43.23	1.85	%37,91	44.31	1.97	%45,65
1600	0	42	1.71	%38,62	43.61	1.92	%39,86	44.6	2.038	%47,17
1700	0	41.88	1.73	%37,13	43.45	1.95	%37,83	44.4	2.06	%44,57
1800	0	41.75	1.73	%36,04	43.34	1.98	%36,33	44.33	2.1	%43,02
1900	0	42	1.74	%37,95	43.57	1.95	%38,89	44.6	2.1	%45,78
2000	0	42.3	1.81	%39,09	43.96	2.06	%40,27	44.89	2.26	%45,47
2100	0	42.4	1.83	%39,57	44	2.11	%39,68	44.93	2.33	%44,52
2200	0	42.3	1.78	%39,75	43.84	2	%40,35	44.82	2.24	%45,15
2300	0	42.4	1.88	%38,52	43.96	2.02	%41,07	44.88	2.22	%46,19
2400	0	42.4	2	%36,20	44	2.16	%38,76	44.69	2.39	%41,07
2500	0	42.4	2.12	%34,15	43.9	2.38	%34,38	44.56	2.7	%35,28
2600	0	42.2	2.15	%32,16	43.6	2.39	%31,95	44.1	3	%28,56
2700	0	42.3	2.15	%32,91	43.94	2.72	%30,36	44.7	3.16	%31,13
2800	0	42.2	2.04	%33,90	43.96	2.55	%32,53	44.83	2.96	%34,24
2900	0	41.9	1.99	%32,43	43.71	2.39	%32,77	44.68	2.7	%36,27
3000	0	42.2	1.94	%35,64	43.97	2.25	%36,96	45.11	2.46	%43,95
3100	0	41.85	1.97	%32,38	43.66	2.17	%35,68	44.68	2.29	%42,76
3200	0	41.95	2	%32,64	43.7	2.3	%33,97	44.81	2.24	%45,04
3300	0	41.88	2.15	%29,88	43.58	2.38	%31,94	44.66	2.2	%44,31
3400	0	41.74	2.18	%28,53	43.54	2.42	%31,12	44.64	2.3	%42,18
3500	0	41.42	2	%28,89	43.28	2.43	%29,19	44.34	2.44	%37,11
3600	0	41.22	2	%27,59	43.17	2.44	%28,35	44.31	2.52	%35,68
3700	0	40.92	2	%25,75	42.88	2.34	%27,65	44	2.62	%31,96
3800	0	40.79	2.17	%23,03	42.51	2.43	%24,45	43.63	2.52	%30,51
3900	0	41.15	2.15	%25,26	42.8	2.43	%26,14	43.84	2.52	%32,02
4000	0	41.58	2.09	%28,68	43.1	2.41	%28,24	44.11	2.59	%33,16
4100	0	41.72	2.04	%30,35	43.52	2.39	%31,37	44.1	2.59	%33,08
4200	0	41.8	1.88	%33,55	43.22	2.22	%31,52	44.1	2.57	%33,34
4300	0	42.13	1.92	%35,44	43.59	2.21	%34,47	44.4	2.58	%35,58
4400	0	41.87	1.97	%32,53	43.38	2.2	%33,00	44.26	2.45	%36,28
4500	0	41.73	2	%31,03	43.31	2.19	%32,62	44.2	2.47	%35,50
4600	0	40.96	2	%25,99	42.77	2.18	%28,93	43.73	2.48	%31,73
4700	0	40.49	2.01	%23,21	42.3	2.1	%26,96	43.35	2.43	%29,67
4800	0	41.18	1.98	%27,61	42.9	2.14	%30,37	44.1	2.36	%36,31
4900	0	40.46	2	%23,16	42.23	2.15	%25,91	43.4	2.22	%32,85
5000	0	40.91	2	%25,69	42.6	2.13	%28,48	43.83	2.25	%35,78
5100	0	40.64	2.14	%22,56	42.3	2.25	%25,16	43.52	2.23	%33,62
5200	0	40.78	2.25	%22,16	42.44	2.42	%24,16	43.63	2.35	%32,72
5300	0	40.91	2.21	%23,25	42.52	2.41	%24,71	43.65	2.52	%30,65
5400	0	40.92	2.32	%22,20	42.57	2.54	%23,72	43.64	2.52	%30,58
5500	0	41.28	2.32	%24,12	42.91	2.53	%25,75	43.87	2.64	%30,78
5600	0	41.31	2.32	%24,28	43	2.52	%26,39	44.04	2.62	%32,25
5700	0	41.51	2.34	%25,21	43.28	2.55	%27,82	44.27	2.64	%33,75
5800	0	41.62	2.35	%25,75	43.3	2.57	%27,73	44.26	2.67	%33,29
5900	0	41.13	2.32	%23,30	42.9	2.49	%26,10	43.92	2.58	%31,86
6000	0	41.27	2.33	%23,96	43	2.5	%26,60	43.03	2.57	%26,06
6100	0	41.11	2.35	%22,89	42.78	2.51	%25,19	43.75	2.58	%30,64
6200	0	40.64	2.28	%21,18	42.23	2.45	%22,74	43.14	2.49	%27,59
6300	0	41.15	2.24	%24,24	42.71	2.41	%25,81	43.54	2.46	%30,62
6400	0	41.06	2.2	%24,17	42.71	2.38	%26,14	43.33	2.46	%29,17
6500	0	40.67	2.18	%22,30	42.27	2.34	%24,02	43.11	2.43	%28,07
6600	0	40.67	2.2	%22,10	42.29	2.37	%23,83	43.17	2.49	%27,78
6700	0	40.62	2.18	%22,05	42.33	2.35	%24,26	43.19	2.49	%27,90
6800	0	40.95	2.2	%23,57	42.47	2.37	%24,84	43.36	2.521	%28,66
6900	0	40.66	2.15	%22,56	42.28	2.35	%23,98	43.18	2.53	%27,40
7000	0	41.28	2.12	%26,39	42.91	2.34	%27,84	43.75	2.51	%31,49
7100	0	40.73	2.04	%24,16	42.34	2.27	%25,17	43.42	2.45	%29,90
7200	0	41.15	1.98	%27,42	42.85	2.52	%25,50	43.92	2.39	%34,39
7300	0	41	1.88	%27,90	42.74	2.12	%29,55	43.68	2.31	%33,67
