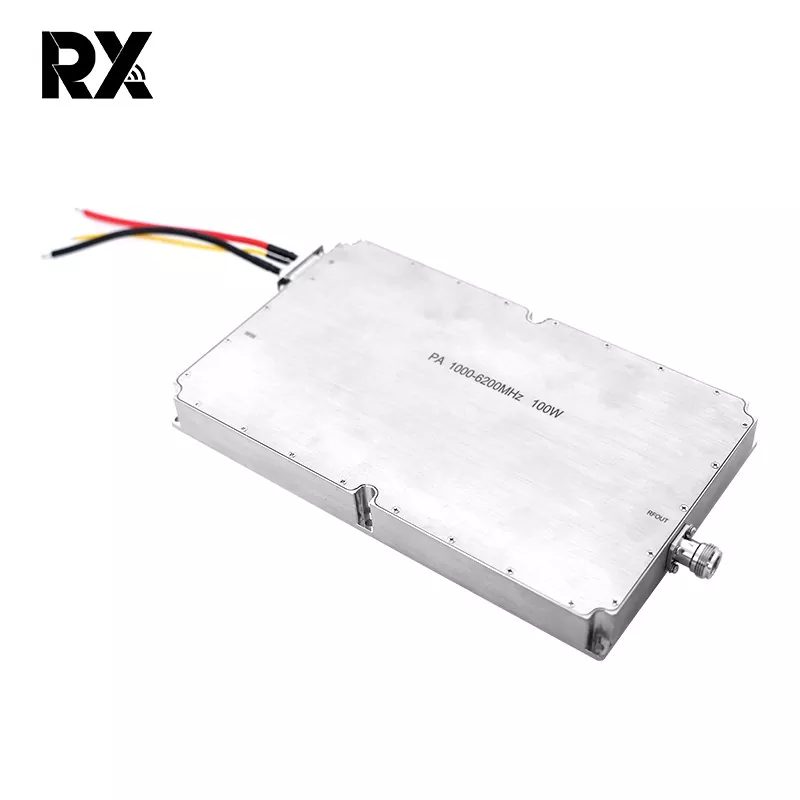

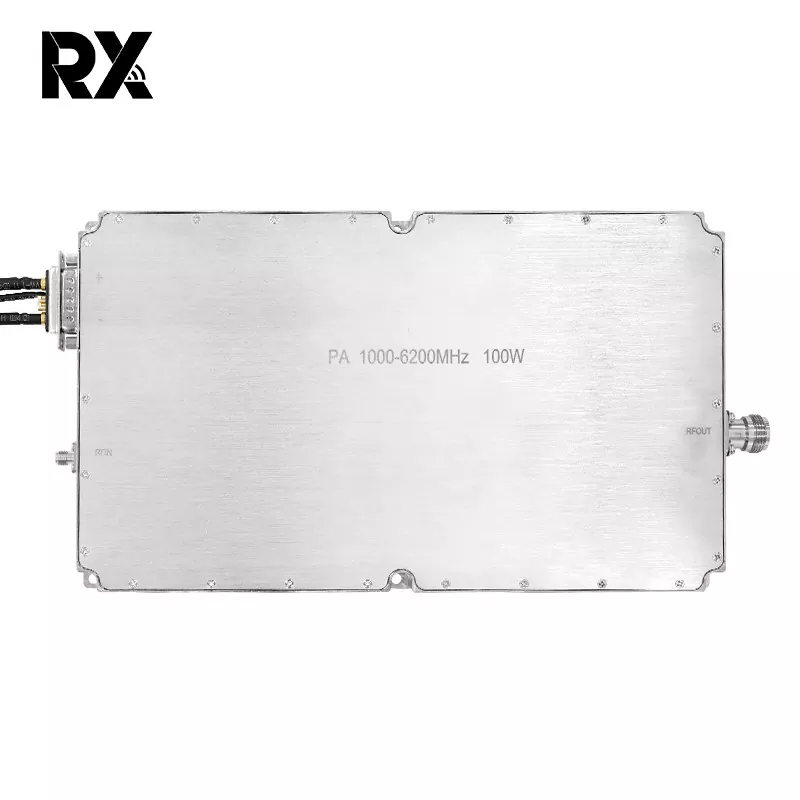

Banda ultrazabaleko 1000-6000MHz potentzia handiko 100W potentzia-anplifikadorea

Banda ultrazabaleko 1000-6000MHz Potentzia handiko 100W potentzia anplifikadorea RF modulua da. Modulu bakar batek 1-6 GHz-ra har dezake, banda anitzeko ohiko kommutazio-zirkuituen beharra ezabatuz, sistemaren tamaina eta konplexutasuna nabarmen murriztuz. Maiztasun arintasuna, maiztasun-jauzia edo banda zabaleko interferentziak dituzten agertokietarako egokia.

Bidali kontsulta

Produktuaren Deskribapena

Banda ultrazabaleko 1000-6000MHz potentzia handiko 100W potentzia-anplifikadorea

Modulu honek GaN teknologia erabiltzen du, LDMOSek baino % 30 bero xahutze txikiagoa lortzen 100 W-ko potentzia baliokidean, benetako potentzia handia eta bero xahutze baxua lortuz, moduluaren bizi-iraupena luzatuz. Gainera, tenperatura babesa, karga babesa, gaintentsioaren babesa eta overdrive babesa gehitu dizkiogu zirkuitu plakari, kanpoko babes funtzioen beharra ezabatuz eta eraginkortasun operatiboa asko areagotuz.

Ohiko banda estuko maiztasunek ez bezala, banda ultrazabalak (1000-6000MHz) kalitate estandar tekniko eta osagai handiagoak eskatzen ditu bere banda ultrazabaleko, potentzia handiko eta fidagarritasun handiko ezaugarriak lortzeko. Banda ultra-zabaleko 1000-6000MHz 100W potentzia-anplifikagailuak errendimendu bikaina erakutsi du banda anitzeko komunikazio modernoetan, EMC probetan, gerra elektronikoan eta droneen aurkako sistemetan.

1000-6200MHz100W potentzia anplifikadorearen zehaztapena (TC=25 ℃)

Ez.	Deskribapena	Ikurra	Min	Tip		Max	Unitatea	Oharra
1.	Eragiketa-maiztasuna	BW	1000			6200	MHz
2.	Sarrerako potentzia	Pin		2			dBm
3.	Irteerako potentzia CW	Psat	50.5	51		52.5	dBm	Etengabeko Uhina
4.	Potentzia irabazia	Gp	48.5	49		50.5	dBm	@ Pin=2 dBm
5.	Potentzia-irabazi lautasuna	△Gp		±1,5			dB	@ Pin=2 dBm
6.	Sarrerako itzuleraren galera	S11		-15			dB
7.	Funtzionamendu-tentsioa	Vdc	28	28		32	V
8.	Egungo Kontsumoa	A		17		21.5	A	@ Pout=110~180W
9.	RF konektorearen sarrera		SMA, Emakumezkoa

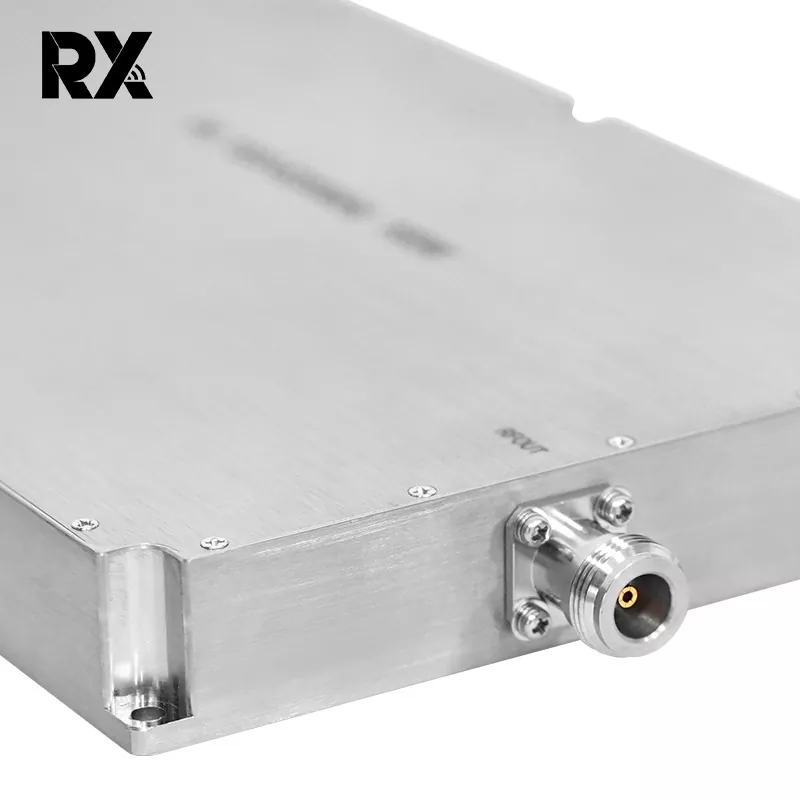

10.	RF konektorearen irteera		N, Emakumezkoa
11.	Pisua			1.9		2	Kg
12.	LuzeraZabaleraAltuera		25015025			mm
13.	Sarrerako potentzia maximoa	PinMax	≤10			dBm

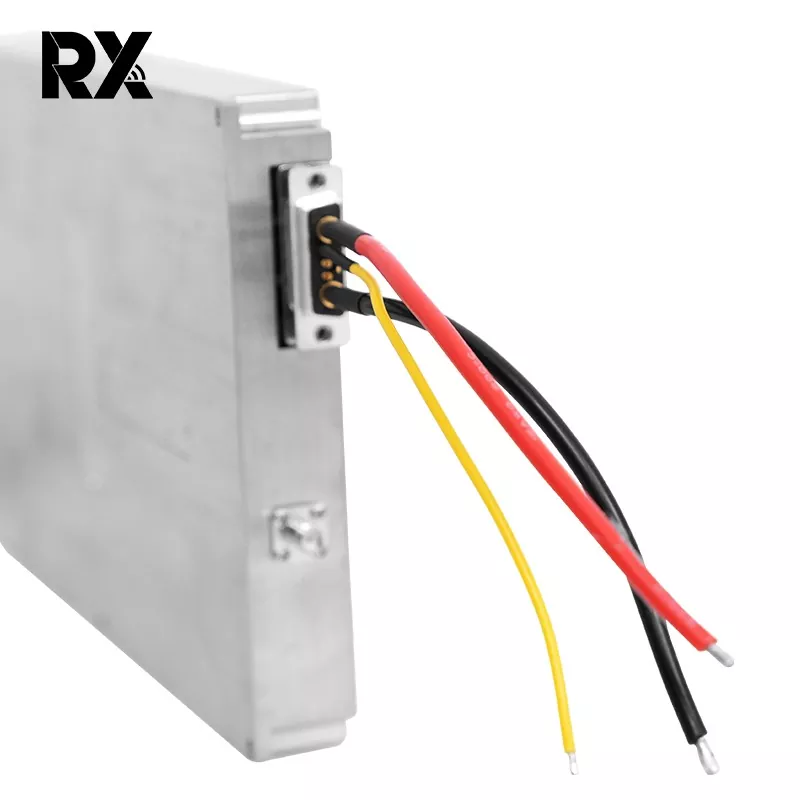

14.	Interfazearen definizioa (7W2 Emakumezkoa)	VDD	A1		28Vdc
		GND	A2		Lurra
		Gainkorrontearen babesa	2		Funtzionamendu normala: 0V Gainkorrontearen babesa: +5V			Gainkorrontearen babesa @ 25A
		Tenperatura gehiegizko babesa	2		Funtzionamendu normala: 0V Tenperaturaren gaineko babesa: +5V			Gehiegizko tenperatura
		Gaitu	3		5V~Vdd:ON 0V: OFF			babesa @ 100 ℃
		GND	4		Lurra
		Estatua	5		Funtzionamendu normala: 0V Egoera babesa: +5V
