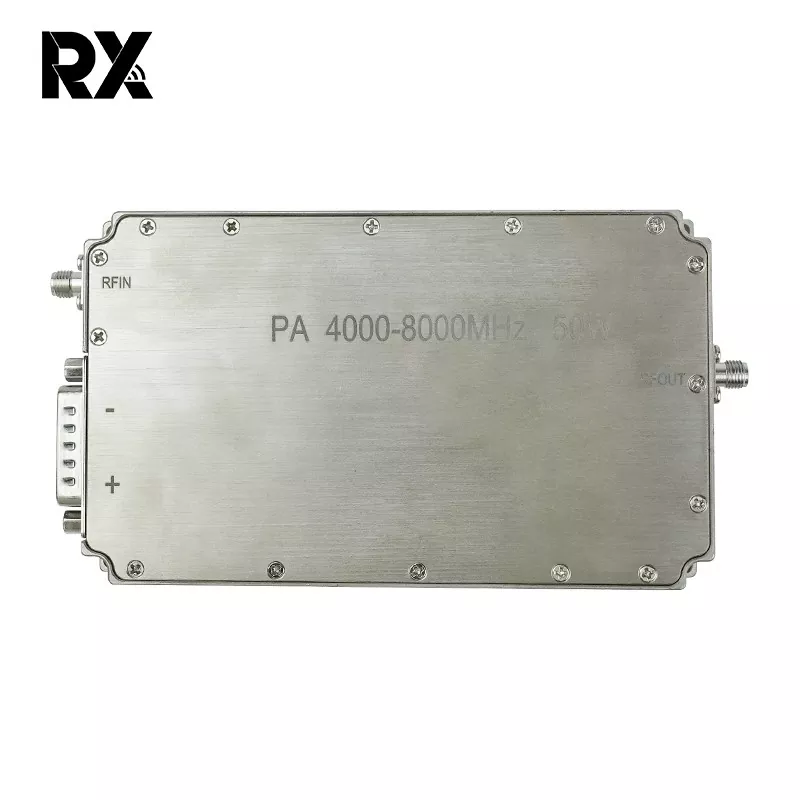

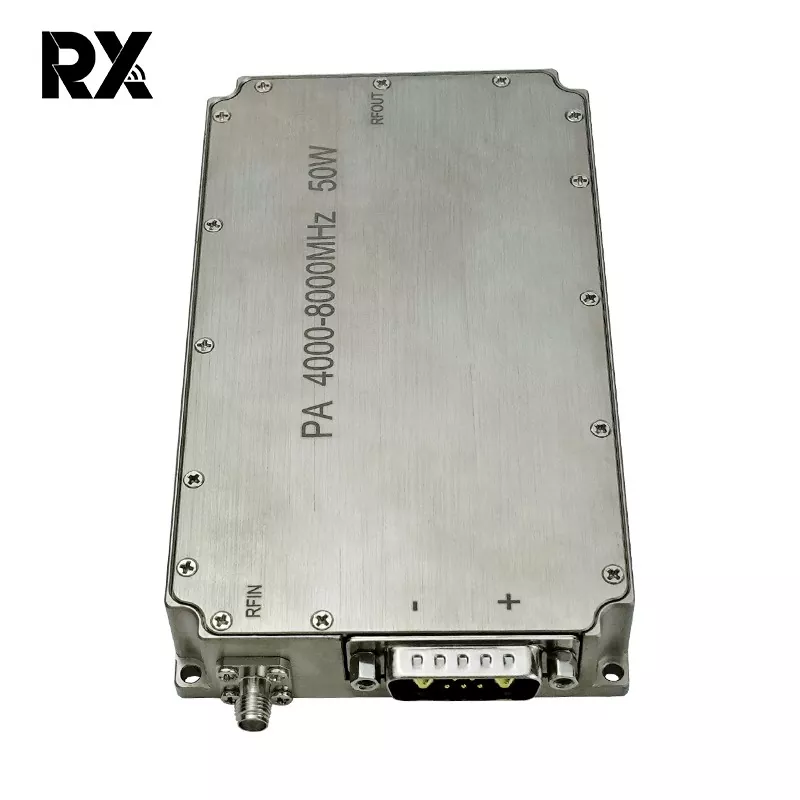

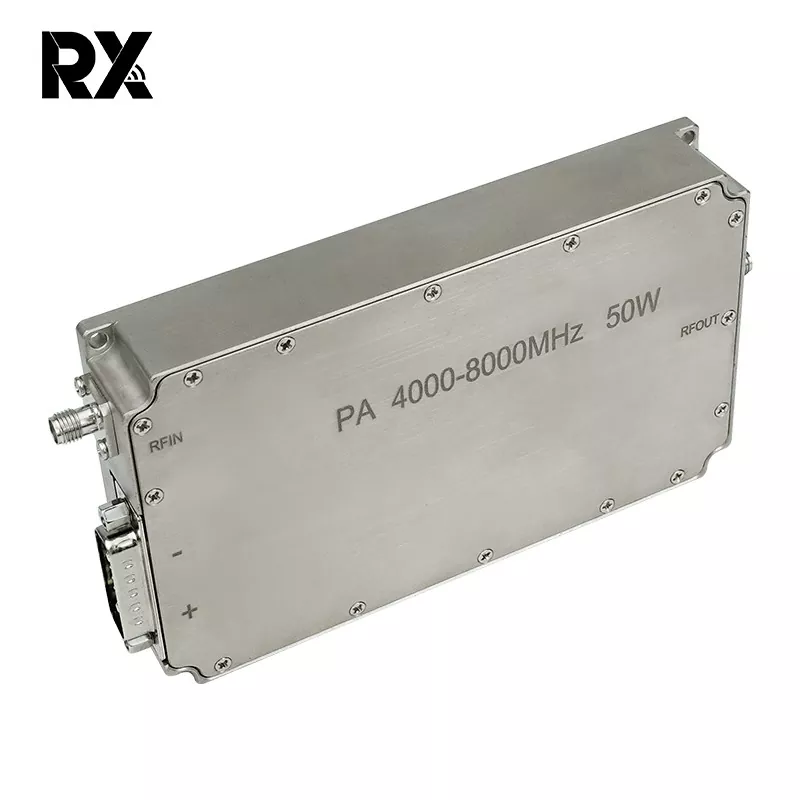

Banda ultrazabaleko C-banda 4-8 GHz 50W potentzia-anplifikadorearen RF sistema

50W-ko banda zabaleko potentzia-anplifikagailu hau 4GHz eta 8GHz arteko maiztasun-tartean irteera-potentzia sendoa behar duten aplikazioetarako diseinatutako errendimendu handiko RF modulua da. GaN (galio nitruroa) teknologia aurreratua erabiliz, potentzia-dentsitate handia, eraginkortasun bikaina eta linealtasun fidagarria eskaintzen ditu berehalako banda-zabalera zabalean. Anplifikadorea egonkortasuna, iraunkortasuna eta errendimendu koherentea lortzeko diseinatuta dago ingurune zorrotzetan.

Bidali kontsulta

Produktuaren Deskribapena

Ezaugarri nagusiak

Banda zabaleko errendimendua: ezin hobeto funtzionatzen du 4GHz eta 8GHz (C-Band) espektro osoan zehar, banda aldatzeko beharrik gabe.

Irteera-potentzia handia: 50 Watt (47dBm) gutxieneko irteera-potentzia saturatua ematen du banda osoan.

Irabazi handia: 50 dB-ko (gutxieneko) seinale txikiko irabazi tipikoa du, potentzia baxuko iturrietatik seinalearen anplifikazio eraginkorra bermatuz.

Irabazi-lautasun bikaina: normalean ±1,5 dB-ko irabazi-lautasuna mantentzen du maiztasun-tarte osoan errendimendu uniformea lortzeko.

Eraginkortasun handia: eraginkortasun handiko diseinua barne hartzen du, normalean % 30eko potentzia gehitutako efizientzia (PAE) lortzen du, karga termikoa eta DC energia-kontsumoa murriztuz.

Errendimendu lineal sendoa: 1 dB konpresio puntu altua (OP1dB) normalean > 47 dBm eskaintzen du, anplifikazio lineala eta saturatua onartzen du hainbat modulazio eskemetarako.

Babes eta Kontrol Integratua: Segurtasun-eginbide integralak barne hartzen ditu: Alderantzizko Tentsioaren Babesa, Tenperatura Gehiegiko itzaltzea eta Irteerako gainkarga / VSWR Babesa. Alborapenaren kontrola, gaitu/desgaitu (TTL) eta egoera monitorizatzeko interfaze analogiko estandarra.

Kudeaketa Termikoa: Oinarrizko plaka hozteko sistema eraginkor batekin diseinatua, karga osoko baldintzetan funtzionamendu fidagarria bermatzeko. Kasu operatiboaren tenperatura-tartea: -40 °C eta +85 °C.

Eraikuntza malkartsua: hermetikoki itxitako metalezko pakete sendo batean kokatuta, babesteko eta ingurumenarekiko erresilientzia handiagoa lortzeko, aplikazio militar, aeroespaziale eta industrialetarako egokia.

Ez.	Deskribapena	Ikurra	Min	Tip	Max	Unitatea	Oharra
1.	Eragiketa-maiztasuna	BW	4000		8000	MHz
2.	Sarrerako potentzia	Pin		0		dBm
3.	Irteerako potentzia CW	Psat	47	48.5	49.5	dBm	Etengabeko Uhina
4.	Potentzia irabazia	Gp	47		49.5	dBm	@ Pin=0 dBm
5.	Potentzia-irabazi lautasuna	△Gp		±1,5		dB	@ Pin=0 dBm
6.	Seinale Irabazi txikia	G	49	50.5	52	dB	@ Pin = -5dBm
7.	Seinale irabazi txikia lautasuna	△G		±2		dB	@ Pin = -5dBm
8.	Sarrerako itzuleraren galera	S11		-15		dB
9.	Funtzionamendu-tentsioa	Vdc	28	28	32	V
10.	Egungo Kontsumoa	A		6	8	A	@ Pout=50~90W
11.	Laneko Tenperatura		-40 ℃ ~ + 50 ℃
12.	RF konektorearen sarrera		SMA, Emakumezkoa
13.	RF konektorearen irteera		SMA, Emakumezkoa
14.	Pisua			0.439	0.50	Kg
15.	LuzeraZabaleraAltuera		1348022			mm
16.	Sarrerako potentzia	PinMax	-5		5	dBm

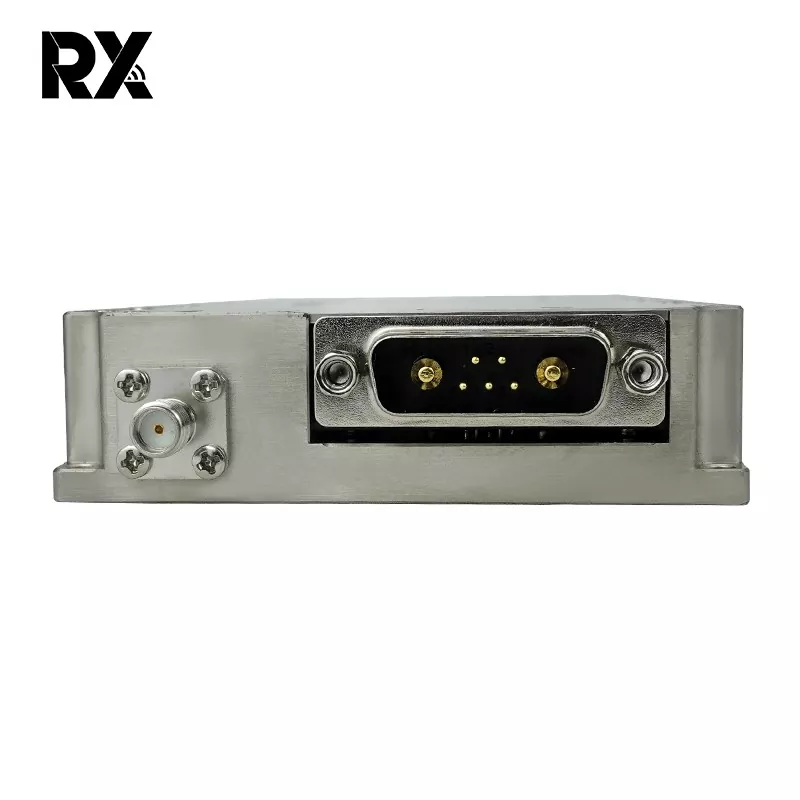

17.	Interfazearen definizioa (7W2 Emakumezkoa)	VDD	A1	Lurra
		GND	A2	28Vdc
		Gaur egungo zentzua	1	Tentsio analogikoa Moduluaren korrontearekiko @ 100mV/A
		Tenperaren zentzua	2	Tentsio analogikoa Moduluaren Tenperatura@10mV/℃rekiko
		Gaitu	3	Anplifikadorea gaitu			Anplifikadorearen gaitzea: TTL Logic High (3.3V) （Barnetik aterata-Baxua）
		GND	4	Lurra
	Dimentsio orokorra	Oharra: 1、 Dimentsio orokorrak erreferentziarako dira soilik; 2、 Tamaina behar bezala handitu edo txikitu daiteke bezeroaren eskakizunen arabera; 3、 Sarrerako interfazearen, irteerako interfazearen eta elikatze-interfazearen posizioak alda daitezke bezeroen benetako beharren arabera;
